CSPL架构

1.CSPL架构简述

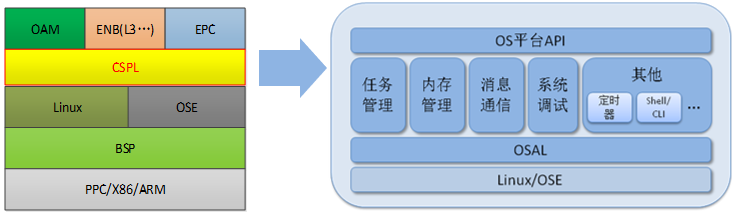

CSPL的定位和目的：

• CSPL位于业务与操作系统之间
• 屏蔽操作系统的复杂接口，提供统一的操作方式，使得业务进程只需要关心本身业务，从而加速协议栈的开发
• CSPL核心是以lib库（动态库、静态库）的形式提供给业务，同时为了支撑业务，提供多个进程支撑；DAEMON、LOG、CLI、HA

2.CSPL设计思路

2.1模型抽象

2.1.1数据结构

QMANIFEST
每一个协议栈实例（模块）由QMANIFEST数据结构来表示，CSPL通过此数据结构来和协议栈交互， CSPL_RegisterModule函数使用此结构体向CSPL注册module

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

typedef struct QMANIFEST{
    const char *name;       //模块名称
    unsigned long service;  //模块ID
    struct {
        void *(*early)(void *);     //模块早期初始化函数，不能发消息，不能启动定时器
        void *(*late)(void *);      //模块后期初始化函数，可以发消息，和启动定时器
    } init;     //初始化函数
    struct {
        int (*message)(void *, void *);         //消息处理函数，需要返回1
        void (*timer)(QTIMER, void *, void *);  //定时器处理函数
    } handler;  //消息、定时器处理入口
    struct {
        void *(*pack)(QMODULE, void *, unsigned int *);
        void *(*unpack)(QMODULE, void *);
        void *(*alloc)(QMODULE, unsigned int);
    } method;   //消息编解码函数

    const unsigned long *destinations;  //外部交互模块
} QMANIFEST;

cspl_address_t
每一个协议栈路由信息用cspl_address_t数据结构来表示，CSPL_Open内部通过此数据结构来配置本地接收和发送的路由（即创建相应的fd， 并加入到epoll中）

1
2
3
4
5
6
7
8
9
10
11
12

typedef struct{
    route_type_et   type;       //接收或者发送0:recv  1:send  2:trace（暂时不支持）
    trans_type_et   transType;  //传输类型0:UDP  1:TCP  2:msg queue消息队列为POSIX版本3：LINX
    U8  isStripCspIHead;        //该字段仅对外部模块起作用
    U32 moduleId;               //模块ID号，如果是接收，则当没有CSPL头的消息转发到该模块
    union{
        U8 ipAddress[CSPL_IP_ADDRESS_LENGTH];   //ip地址加端口号，类似127.0.0.1::6700
        U8 mqName[CSPL_MQ_NAME_LENGTH];         //消息队列的名称。类似“/RrmToMac%d:1024” 后面的数字作为消息最大长度值，如果没有，则使用默认配置
        U8 endPoint[CSPL_LINX_ENDPOINT_LENGTH]; //LINX endpoint名称的最大长度
        U8 rawType[CSPL_IP_ADDRESS_LENGTH];     //原始套接字类型，可选值：UDP、TCP、ICMP、IGMP
    }address;
}cspl_address_t;    //open的时候传入该数组

qvars
qvars结构体用于描述driver，当模块未设置立即发送标志时，hold队列用于存放所有的发送消息，当本driver调度运行时，会将所有hold消息都发送出去。

1
2
3
4
5
6
7
8
9
10

typedef struct qvars{
    YLNODE __header__;      //driver节点，挂载到qcontext的driverloops双链表上
    QMODULE self;           //driver当前的处理的module指针
    YSQUEUE queue;          //接收消息优先级队列
    YSQUEUE hold;           //发送消息优先级队列
    YLIST modules;          //module双链表

    void (*wakeup)(void *); //用于唤醒driver，对应于QWAIT wakeup
    void *argwakeup;
}qvars;

QSHELL
QSHELL结构体用于适配不同的操作系统， 属于OSAL层。使用多路复用IO模型，内部使用epoll完成对多路事件的监控。

1
2
3
4
5
6
7
8
9
10

struct QSHELL{
    void (*timedwait)(void *, const QTIME);       //睡眠等待指定的时间，若所监控的描述符数组中有事件发生（epoll），则结束睡眠
    void (*send)(void *, const void *, QMODULE, QMODULE, void *, unsigned int);     //将消息发送到指定的外部模块
    void (*receive)(void *, const void *, QMODULE *, QMODULE *, signed char *);  //扫描监听的描述符数组，从fd可读事件中读取所有消息
    //receive内部调用epoll_wait时传入的时间参数为0，是非阻塞调用
    void *(*open)(void *);  //依据形参中cspl_address_t信息创建发送、接收路由
    //每一条路由信息实际都对应着一个fd，并加入到epoll的监听数组中
    void (*close)(void *);  //关闭路由
    void *(*hash)(void *, void *);
};

QWAIT
QWAIT结构体用于适配不同的操作系统， 属于OSAL层。使用条件变量+互斥锁，完成driver的睡眠与唤醒操作。

1
2
3
4
5
6

struct QWAIT{
    void *(*newchannel)(void);              //新建一个条件变量+互斥锁
    void (*sleep)(void *, const QTIME *);   //driver睡眠指定的时间
    void (*wakeup)(void *);                 //唤醒driver
    void *(*walltime)(QTIME *);             //获取当前系统启动后的累加时间
};

walltime内部使用clock_gettime(CLOCK_MONOTONIC, &ts)获取系统时间，此时间为单调递增时间，避免系统时间修改后， 对定时器造成影响。
newchannel中创建的条件变量使用函数pthread_condattr_setclock(&condattr, CLOCK_MONOTONIC);来避免系统时间修改所造成的影响

QSYSOP
QSYSOP结构体用于适配不同的操作系统， 属于OSAL层。使用linux线程局部存储设施来存放每个线程都具有的信息

1
2
3
4
5
6
7
8
9
10
11
12
13

typedef struct{
    void *(*malloc)(unsigned int);
    void (*free)(void *);
    void *(*newkey)(void);          //pthread_key_create
    void *(*getkey)(void *);        //pthread_getspecific
    void (*setkey)(void *, void *); //pthread_setspecific
    void (*destroylock)(void *);
    void (*lock)(void *);           //pthread_mutex_lock
    void (*unlock)(void *);         //pthread_mutex_unlock
    int (*vprintf)(const char *, va_list);
    int (*iprintf)(const char *, va_list);
    void (*abort)(void);
}QSYSOP;

2.1.2运行模式

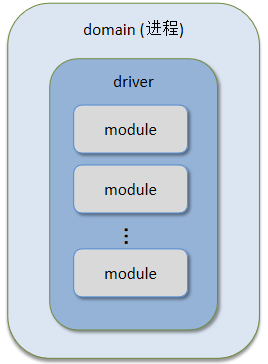

• 单线程

  • 一个domain（进程）只有一个driver，所有module（协议栈模块）运行在一个driver内

  • driver驱动协议栈运行，同时负责对外通信（收发消息）

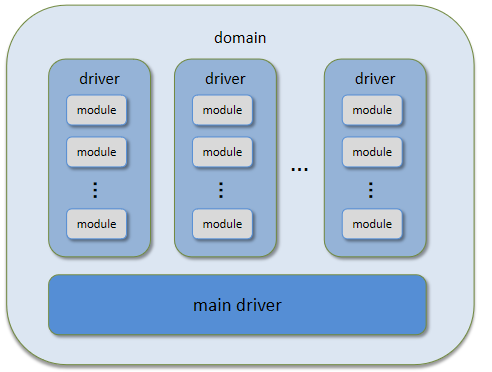

• 多线程

  • 一个domain有多个driver，module（协议栈模块）分散运行在多个driver上

  • domain内有一个主driver负责对外通信（收发消息）

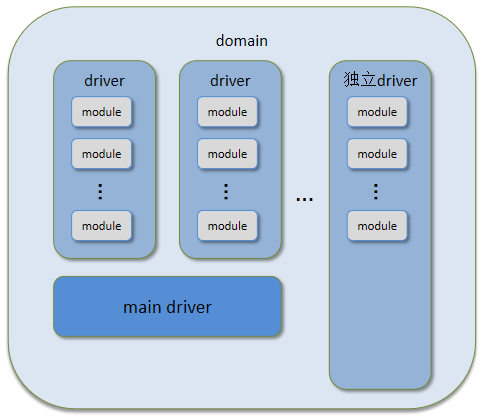

• 多线程+IndependDriver

  • 一个domain有多个driver，module（协议栈模块）分散运行在多个driver上

  • domain内有一个主driver负责对外通信（收发消息）

  • domain内还有独立的driver可以单独接收外部数据



2.2通信机制

CSPL提供消息循环，各协议模块(module)之间基于消息进行通信：

1. 内部模块（进程内）之间通过线程调度通信。
   基于链表实现，直接传递消息指针，消息处理支持零拷贝，引用计数等特性。
2. 与外部模块通信基于OS的IPC机制，比如socket。
   采用钩子注册机制，可以选择UDP、TCP、Linx、消息队列等具体机制。
3. 对每个外部模块可以单独注册通信函数。
   对每个外部模块可以选择不同的通信方式，比如板内选择消息队列，板间选择UDP socket。

CSPL通讯抽象为driver内通信，driver之间通信，domain(进程)之间通信。

driver有发送消息(hold)和接收消息(queue)优先级队列，qvSchdule运行时，从接收消息队列上取出消息进行处理(qmodule->messageservice)， 从发送队列取出消息发送出去(qmodule->dispatch，仅在非立即发送模式下)

2.3消息格式

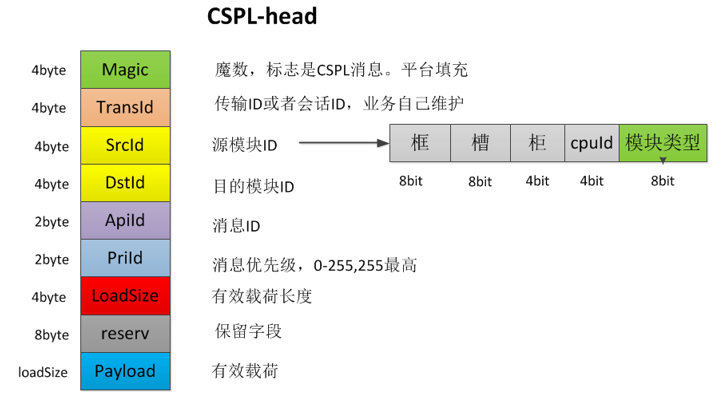

有效载荷长度：loadSize = payload + CSPL_HEADER_SIZE

2.4内存管理

CSPL_AllocMsg：用于申请cspl消息内存结构

1. 接收cspl消息
   使用此函数申请内存，将接收到的cspl消息(cspl header + payload)打包后， 投递到目的module所对应的driver接收优先级队列中
2. 发送cspl消息
   在此函数的返回值位置后面构造cspl header、填充消息payload后， 使用CSPL_SendMsg将消息发送到目的module

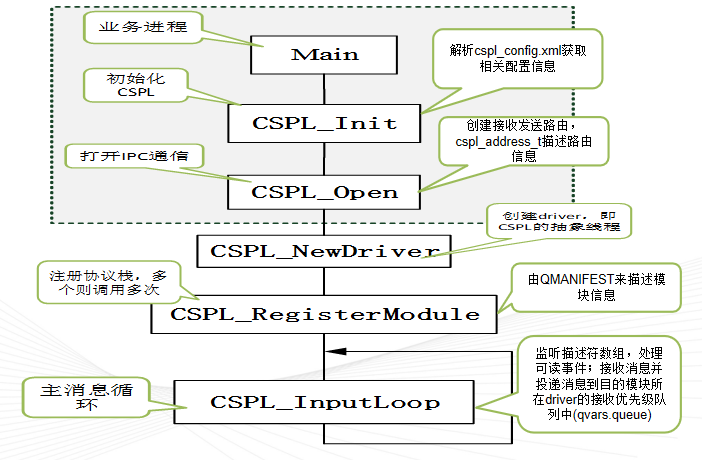

2.5启动流程及默认模块

CSPL_Init初始化时，会创建一个独立的driver，注册到此driver上的模块及功能如下：

1. monitorEntity模块
   初始化定时器，每隔5s遍历所有driver，获取每个driver上发送、接收队列中所有消息的数目；若有超时的消息，则回调msgTimeoutCallback接口函数；若业务有消息或者定时器消息阻塞，则回调userDeadLoopCallback接口函数；若接收队列消息数目>maxPendRecvMsg，则回调driverMsgOverLoadCallback接口函数；最后回调totalMsgOverLoadCallback接口函数。

2. debugEntity模块
   调用以DebugInfo结尾的调试函数，并回传执行结果(重定向)到cliDebug进程；全局变量打印及修改(宏和const变量除外)。

3. haEntity模块
   用于主备切换。

4. eventEntity模块
   用于实现事件初始化、发布、订阅、分发功能。
   事件客户端、服务器代码运行于此模块中。

2.6版本信息

• 查看版本号

  1 2	strings libcspl_interface.a | grep V10 V10R02CA1.B002

• 查看编译时间

  1 2	strings libcspl_interface.a | grep csplBuildTime csplBuildTime: 2017-03-28 14:16:07

3.CSPL组件

3.1事件服务

CSPL提供一种事件服务机制，任何业务都可以作为事件发布者和事件订阅者。

1. 事件初始化
   业务使用CSPL_EventInit初始化事件，事件服务端记录所有的事件订阅信息。

2. 事件订阅
   业务使用CSPL_EventSubscribe订阅事件，当事件发布者在某个时候发布此事件后，
   订阅者就会eventEntity模块中回调已注册的回调函数。

3. 事件发布
   业务使用CSPL_EventPublish发布事件，当事件类型不为进程内类型时，事件会被发送到事件服务器，之后事件服务器再转发此事件到订阅此事件的所有业务进程中。

4. 事件服务器
   位于lte_log进程中的eventEntity模块内，负责管理事件的订阅、取消订阅、事件转发操作。

心跳机制及订阅恢复机制： 事件服务器每隔3s就会向所有已经注册的事件客户端发送一次心跳事件；若客户端连续超过3次没有收到心跳，重新向事件服务端注册业务地址。当重新注册成功，恢复心跳，则遍历客户端中LocalDatalist链表，将已订阅的事件重新向服务端订阅。（事件客户端、服务器均运行在cspl中的eventEntity模块内）

3.2日志服务

1. 日志和注册日志；日志信息保存为本地文件，支持日志文件加密，压缩
   CSPL_Log输出普通日志信息，保存到公用的日志文件中，如log.dat
   CSPL_Slog输出的注册日志信息，保存到指定的日志文件中，由cspl_config.xml中registerLogCfg标记配置

2. 支持设置日志过滤条件
   可按照模块ID、日志级别、进程名称来过滤日志

3. 实时输出到本地终端、tcp client显示（远端实时显示）
   PC端日志服务器可通过tcp连接到lte_log上，实时获取日志信息，并保存到磁盘上

4. 自定义类型日志-内存日志
   CSPL_MemLog可自定义日志的消息格式，满足业务特殊的需求，由cspl_config.xml中memLogCfg标记配置

5. 当日志文件大小超出配置值时，自动创建对应的压缩文件，并控制压缩文件的数量在配置值范围内

6. 事件服务器目前部署在日志进程内

3.3cliDebug

clidebug用于在被调试进程运行时调试此进程，获取被调试进程的调试信息、内部运行状态等相关信息；clidebug配置文件为cspl_cliDebug_config.xml

1. clidebug在连接被调试进程时，被调试进程必须已经在运行状态，必须明确被调试进程函数名称、调试ip、端口信息(若未指定，则使用配置文件中的配置值)

   1	clidebug -t 127.0.0.1:62001 -p lte_oam

2. 调用基本命令

   1	如ps、ls、ifconfig、pwd、cd、ping、quit、file、kill、help 、log_tool等

3. 历史记录，可调试状态下支持20条命令记录，上下键切换
4. 全局变量打印及修改（宏和const变量除外）
5. 调用cspl自身维测接口(尚在开发中)

   1	cspl_timer、cspl_event等

6. 调用业务进程通过CSPL_CliDebug_RegCmd自行注册的函数或程序中以DebugInfo结尾的函数
7. clidebug可以以多实例的方式

3.4黑盒子

主要用于业务进程异常崩溃时记录现场堆栈信息，为定位问题提供分析依据。

支持的异常信号如下:

输出内容如下:

• 异常原因(信号名)。
• 进程标示(进程pid,进程名)
• 异常发生时间
• 异常指令地址，异常访问的非法地址(仅对段错误有效)
• 寄存器数据，寄存器显示寄存器名字，如EAX,EBX等
• 异常调用栈，以及函数行号(优先使用dladdr 解析，若dladdr 解析失败，则使用addr2line解析行号)
• 栈中部分数据

3.5守护进程

lte_daemon进程配置文件为cspl_confing.xml， 其功能如下：

1. 启动所有启动类型不为START_BY_SELF的SYS_APP(如lte_log)、USER_APP(业务)进程

2. 等待子进程进入运行状态(最长等待时间: 500 ms * 120)
   收集所有进程的CSPL_SIG_RUN_SYNC信号，进而判断进程是否已经进入运行态(APP_RUNNING)；并发送CSPL_SIG_RUN_SYNC给所有进程，完成进程状态双向确认。

3. 进程保活(心跳信号)状态监控
   注册daemonEntity模块监控进程心跳信号，若超出配置3次没有连续接收到心跳信号(CSPL_SIG_KEEPALIVE)，则依据restartMode的配置进行相应处理。

4. 喂狗
   看门狗使能的前提下创建喂狗线程daemon_feedWatchDog(高优先级线程)， 每隔2 s进行一次喂狗操作：bsp_watchdog_feed(g_daemonConfig.feedDogInternel);

5. 监控所有运行的进程
   创建监控线程daemon_monitorApp，执行daemon_WaitApp函数，一旦有业务进程退出，依据restartMode的配置采取动作：

   1. 重启此进程
   2. 重启所有进程
   3. 重启系统
   4. 忽略不做处理。
      记录重启进程的次数，当重启次数 > maxRestartNum时， 强制重启系统

lte_daemon中的信号及日志输出

3.6主备倒换

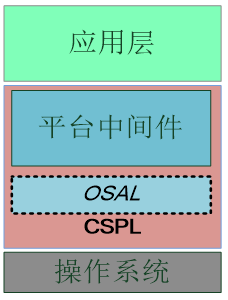

Opensaf简介： Opensaf是一个高可靠性分布式系统中间件，介于操作系统和用户应用层之间，屏蔽下层操作系统接口，向上提供各种服务。

CSPL集成Opensaf

1. Amf作为CSPL进程中的一个线程执行，对业务代码不可见。
2. CSPL只向业务提供有限的对外API和数据结构来实现Amf功能。
3. CSPL需要重新封装Amf和checkPoint功能，将两者结合起来使用，使用状态机的方式来处理。

基站主备倒换场景

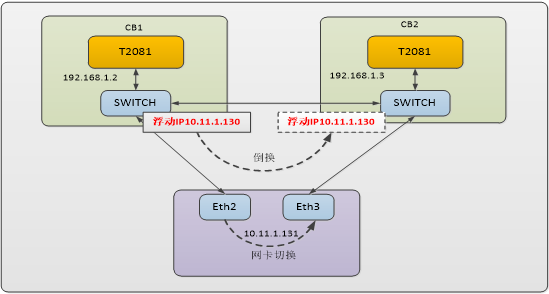

主控板通过浮动IP与基带板交互，如上图，主控板的浮动IP为10.11.1.130，开始在CB1上设置，当发生主备倒换，CB1上关闭浮动IP，在CB2上设置浮动IP。相应的OAM会通知基带板的薄平台，基带板上有两个网卡，薄平台需要控制始终与当前主用主控板连接的网卡设置同一个IP地址，比如开始时设置的Eth2网卡IP地址为192.168.1.4，此时Eth3关闭，当收到OAM的切换通知，关闭Eth2，在Eth3上设置IP 192.168.1.4。

3.7常用算法

CSPL中常用算法库位于目录cspl/src/core/ylib/src中：

1. 位图算法
   位于ylib-bitmap.c文件中；cspl中定时器的超时时间排序使用此算法，用于获取距离当前时间最短的定时器超时时间间隔。

2. crc算法
   位于ylib-crc.c文件中；8位、16位、32位crc算法

3. 哈希算法
   位于ylib-hash.c文件中；根据关键码值(Key value)而直接进行访问的数据结构。即通过把关键码值映射到表中一个位置来访问记录，以加快查找的速度。

4. 双链表算法
   位于ylib-list.c文件中；cspl内部大量使用，如在qvars.modules双链表用于遍历此driver下所有的module信息

5. 单链表算法
   位于ylib-pool.c文件中；cspl中内存池qpool. list单链表用于链接所有qbuf结构体

6. 优先级队列算法
   位于ylib-squeue.c文件中；cspl中driver中的接收、发送队列中压入、弹出cspl消息时均使用此算法。

7. 红黑树算法
   位于ylib-tree.c文件中；一种自平衡二叉查找树，典型的用途是实现关联数组，获得较高的查找性能。cspl中QMODULE qvGetService( unsigned long name )函数使用了此算法，通过对qvcontext. services(YTREE)红黑树遍历来获取name所指向的qmodule结构体指针

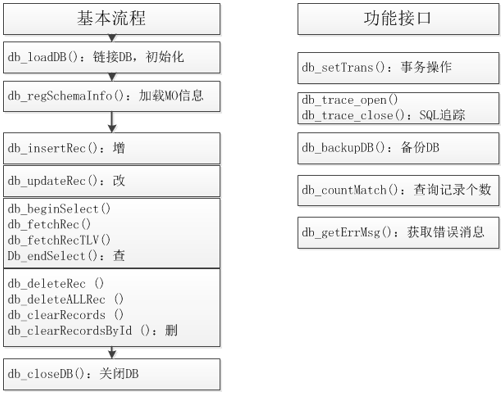

3.8数据库

基于SQlite数据库。 SQLite是一个嵌入式数据库，和其他嵌入式DB(FastDB, extremeDB) 相比，DML、DDL操作均支持SQL语句，即最终提供给SQLite执行的是一个SQL语句，而不是一个数据结构。

SQlite数据类型：NULL、INTEGER、REAL、TEXT、BLOB
基站数据类型：8/16/32/64位有无符号整型、时间/IP/数组/枚举多选/密码/数据/文本类型、枚举/布尔型

数据库标识：数据库链接
表标识：表名和表ID（映射关系）
字段标识：字段名和字段ID（映射关系）

应用程序和DBS的数据传递一条记录的时候，仅仅包括应用指定的字段值。
包括以下场景：插入,查询，删除，更新。
