2. LTE
- EPC与eNodeB之间采用S1接口。S1接口是基站(无线网)与核心网之间的接口,包含两种接口:
- S1-U:用户面,用来连接eNB与SGW,用于传送业务数据
- S1-MME:用来连接eNB与MME,用于传送信令
- eNodeB与eNodeB之间采用X2接口,包含两种:
- X2-U :用户面
- X2-CP : 控制面
- X2-U与X2-CP虽然是不同的逻辑端口,但通常是同一个物理端口。

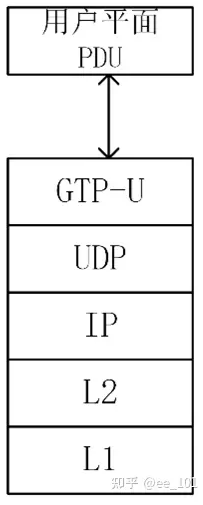

2.1 S1-U接口与协议
GTP-U用于承载用户面的数据包。
GTP协议本质是一种IP包的封装协议。
IP数据包经过GTP协议的封装,可以在LTE核心网传输。
S1-U接口上存在多个数据流的复用,数据流用TEID(Tunnel EndPoint IDentifier,隧道端点IP) 来区分。

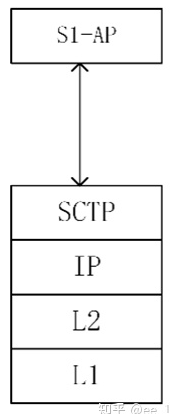

2.2 S1-MME接口与协议
S1-MME接口用于承载信令。
SCTP协议是流控传输协议。
S1-AP协议对应S1-MME接口的主要功能。
2.3 X2-U接口与协议
X2-U接口用以承载业务数据。
x2-U协议栈结构与S1-U一致。
2.4 X2-CP结构与协议
X2-CP接口用于承载信令。

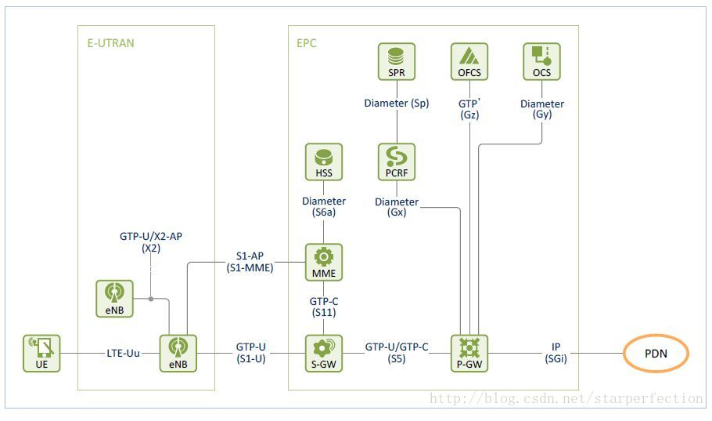

2.5 LTE网络架构
分为四个部分:终端(UE)、接入网(E-UTRAN)、核心网(EPC)、公共网(PDN)
UE是我们的手机或CPE,E-UTRAN是遍布城市的各个基站(可以是大的铁塔基站,也可以是室内悬挂的只有路由器大小的小基站),EPC是运营商(中国移动/中国联通/中国电信)的核心网服务器,核心网包括很多服务器,有处理信令的、数据的、计费策略的等等,PDN即公网,如各个网站、游戏、视频的服务器。
UE到eNB这一段是无线的,我们称这一段网络叫空中接入网;eNB之间、eNB和EPC之间都是LTE的内部网络,使用光纤相连接;EPC和PDN这一段叫地面网,使用光纤相连接,是LTE与公网的出入口。
